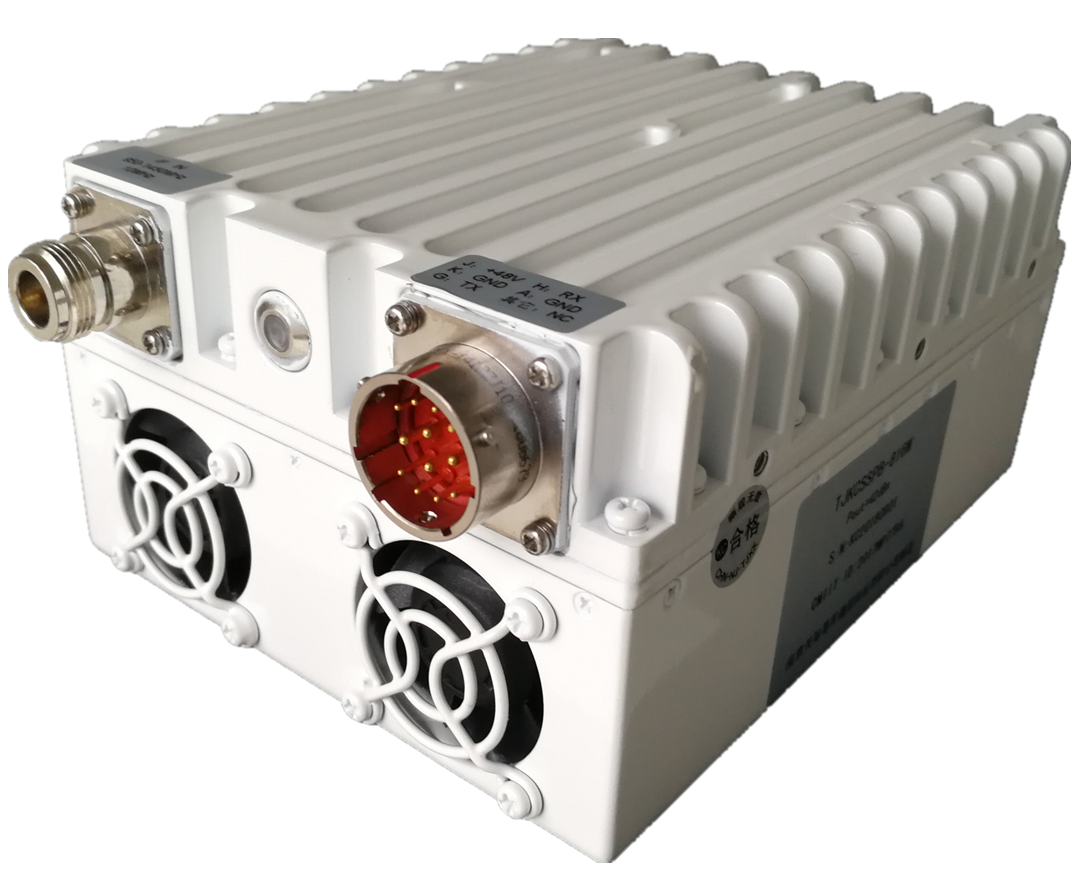

> 产品中心>卫通BUC系列>25-55W KU-BAND BUC(DC MINI)
产品说明：
技术参数
|
输出频率 |
14.00GHz～14.50GHz（13.75～14.50GHz） |
|
输入频率 |
950MHz～1450MHz（950～1700MHz） |
|
外置频率参考（10MHz） |
0dBm±5dB |
|
小信号增益 |
70dB（典型） |
|
增益调节范围 |
30 dB |
|
增益平坦度 |
±2 dB （500MHz） ±0.6dB （40MHz） |
|
增益随温度变化 |
±1 dB |
|
饱和输出功率（Psat） |
Psat45dBm@25W，Psat47dBm@40W, Psat48dBm@55W |
|
功耗（额定输出功率） |
130W@25W，210W@40W， 260W@55W |
|
相位噪声 |
@100Hz, ≤ -67dBc @1KHz, ≤-75dBc @10KHz, ≤ -85dBc @100KHz ≤ -100dBc |
|
杂散发射 |
≤-55dBc |
|
三阶互调抑制 |
-25dBc @额定功率回退3dB |
|
中频输入口VSWR |
2：1 |
|
射频输出口VSWR |
1.25：1 |
|
发射在发射频段噪声功率 |
-70dBw/4KHz |
|
发射在接收频段噪声功率 |
-150dBw/4KHz |
|
工作电压及范围 |
+48VDC （36V~72V） |
机械&环境指标
|
尺寸(长X宽X高) |
173×122×91mm |
|
重量 |
2.4kg |
|
RF接口 |
输入：N接头(F) 输出： WR-75 |
|
电源接口&监控口 |
12-Pin ( Y50EX-1412ZJ10) |
|
监控通信方式 |
RS232（RS485） |
|
LED 指示 |
失锁，状态指示 |
|
工作温度 |
-40°C ～ +60°C |
|
相对湿度 |
100% |
|
防尘、防水 |
IP-65 |
