产品说明：
技术指标
|

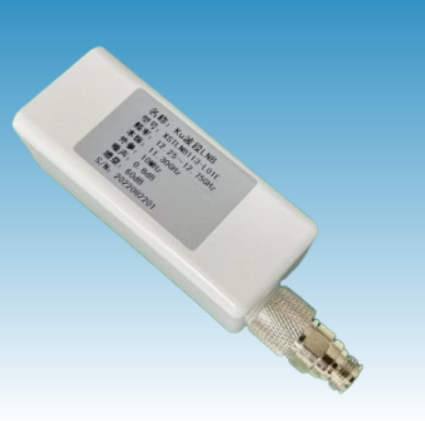

型号：XSTLNB113-L01S/XSTLNB113-L01E |
||||
|
输入频率 |
12.25GHz～12.75GHz 超宽带输入设计 |
|
相位噪声 |
@100Hz, -63dBc @1KHz, -73dBc @10KHz, -83dBc @100KHz -93dBc |
|
输出频率 |
950～1450MHz |
杂散发射 |
≤-55dBc |
|
|
参考（10MHz）频率 |
0dBm±5dB外参（E）内参（S） |
噪声系数 |
≤0.8dB |
|
|
增益 |
60dB min |
中频输入口VSWR |
2：1 |
|
|
增益平坦度 |
±2.0 dB （500MHz）/±0.6 dB （40MHz） |
射频输出口VSWR |
1.5：1 |
|
|
增益随温度变化 |
±2 dB |
本振频率 |
11．3GHz |
|
|
输出功率（P1dB） |
≥+10dBm |
工作电压及范围 |
DC ,+10V～+24V , |
|
|
功耗 |
2.5W（典型） |
|
||
机械&环境指标
|
尺寸(长X宽X高) |
95(L)x 42(W)x 42(H)mm |
|
DC接口&监控口 |
从输出口馈电输入 |
|
重量 |
≤0.3kg |
工作温度 |
-40°C～+60°C |
|
|
RF接口 |
输出：N接头(F) 输入： WR-75 |
相对湿度 |
100% |
|
|
防尘、防水 |
IP-66 |
